Wandflansch vertikal, Modell 60

Produktbild: PanelMate

ES301272

Wandflansch vertikal, Modell 60

Technische Daten aus dem PanelMate-Katalog 07/2026. PanelPartner ist der Distributor für PanelMate China in Deutschland. Verkäufer ist die Isotronic GmbH.

Serie6085, Modell 60
WerkstoffAluminiumguss, silber glänzend einbrennlackiert
Drehwinkel320°
MaterialnummerES301272

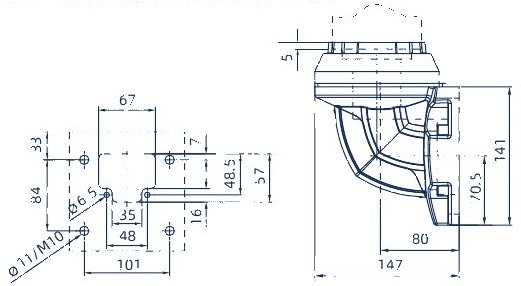

Technische Zeichnung

Technische Zeichnung: Wandflansch vertikal, Modell 60

Maßbild aus dem Katalog der Serie 6085.

Zur Serie

  • Tragarm aus dem PanelMate-Katalog. Die Einzelteile der Serie 6085 stehen mit Foto und Materialnummer in dieser Kategorie.
  • Die Tragarm-Bedienpanels nennen als Anschluss die Serien 4460, 6085 und 48.
  • Rohrlängen werden über die Bestellnummer gewählt.
